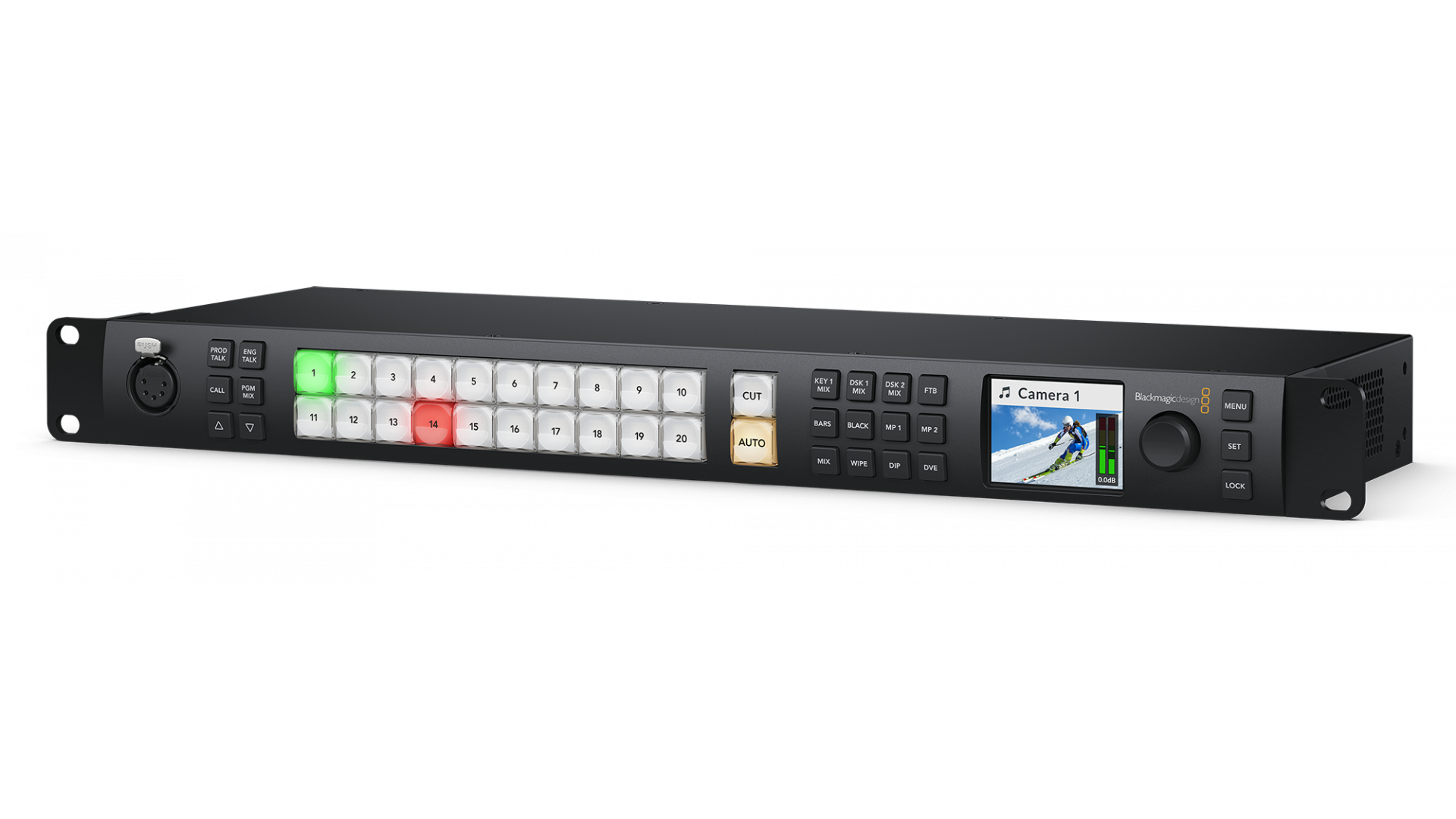

ATEM 2 M/E Constellation HD от BlackmagicDesign е видео миксер за работа с HD видео сигнали и голям набор от допълнителни функционалности. Дизайнът на 2M/E слой включва 20 стандартно конвертиращи 3G-SDI входа и 12 независими 3G-SDI Aux изхода. Освен това има USB изход имитиращ уеб камера за компютър,SuperSource процесор, DVE, Chromkeyer, медиен плейър, Multiview  и др. Talkback и професионален аудио миксер Fairlight с EQ и динамичен контрол също са интегрирани.

Вход/Изход:

Общо видео входове: 20

Общо видео изходи: 12

SDI скорости: 1.5G; 3G

Общо аудио входове: 2 балансирани 1/4 инчови гнезда, 1x 5-пинов XLR гнездо за интерком

Общо аудио изходи: 1x 5-пинов XLR гнездо за интерком

SDI аудио входове: 2 вградени аудио канала на всички SDI входове

SDI аудио изходи: 2 вградени аудио канала на всички SDI изходи

Референтни входове: Tri-Sync или Black Burst

Видео входове с повторно синхронизиране: на всички 10 входа

Конвертор на честота на кадрите и формат: на всичките 10 входа

SDI Aux изходи: всеки от 12-те SDI изхода

SDI изходи за преглед: всеки от 12-те SDI изхода

SDI програмни изходи: всеки от 12-те SDI изхода

Конвертирани надолу SDI програмни изходи: няма

Изход за уеб камера: 1 USB-C порт поддържа 720p или 1080p с PGM кадрови честоти

Мултивю: 1x 3G-SDI

Свързване на контролния панел: Ethernet. Директна връзка между конзола и шаси или чрез мрежа

Вътрешен генератор на времеви кодове: да

Talkback: RJ45 за системи за интерком на трети страни

Tally Output: Добавен чрез Ethernet връзка с помощта на Blackmagic Design GPI и Tally Interface устройство. (Не е включено в доставката)

Ethernet: поддържа 10/100/1000Base‑T

Компютърен интерфейс: 1 USB-C порт поддържа USB 3.1 Gen 1 (5Gbps)ход/Изходи:

Видео стандарти

HD видео стандарти: 720p/50; 720p/59.94; 720p/60, 1080i/50; 1080i/59.94; 1080i/60

1080p/23.98; 1080p/24; 1080p/25; 1080p/29.97; 1080p/30; 1080p/50; 1080p/59.94; 1080p/60

СПоддържани стандарти за SDI: SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M ниво A и B

Честота на семплиране на видео: 4:2:2

Точност на цвета: 10 бита

Цветови пространства: REC 709

Автоматично превключване на SDI: Автоматично откриване на 1.5G-SDI и ниво A или ниво B 3G-SDI

Характеристики:

Upstream keyer: 8

Downstream keyer: 2

Advanced Chroma Keyer: 8

SuperSource: 1

Поддръжка на Talkback: да

n-1 поддръжка: да

Linear/Luma Keyer: 11

Преходен ключ (Stinger/DVE): 2 Stinger, 2 DVE

Общ брой нива: 15

Pattern generators: 11

Color generators: 2

Пулт или панел за управление: Преден панел за миксиране при спешни случаи, работен софтуер или допълнителен хардуерен контролен панел

Мултивю прозорци: 32

Tally: червена светлина за програма и зелена за визуализация

Идентификатори/Наименования на мултивю прозорец: да

Multi-view мониторинг

Multi View мониторинг: 2 броя Multi View конфигурируемо за 16, 13, 10, 7 or 4 прозореца. Включително за преглед на PGM, Preview, M/E,, SuperSource входове, медийни плейъри, DSK, CleanFeed с опция за наименования и измерватели на нивото на звука

Multiview изход видео: HD

Минимална резолюция на екрана: 1366 x 768

Медия плеъри

Медия плеъри: 2

Канали: Fill и key за всеки медия плеър

Media pool обем за снимки: 60

Media pool обем за клипове: 2 до1080p/60

Media player дължина на клипа в 720 HD: 400 frames

Media Player дължина на клипа в 1080 HD: 200 frames

Media pool формат за снимки: PNG, TGA, BMP, GIF, JPEG and TIFF

Media pool видео файлов формат: TGA sequence

Media pool аудио файл формат: WAV, MP3 and AIFF

Дисплеи

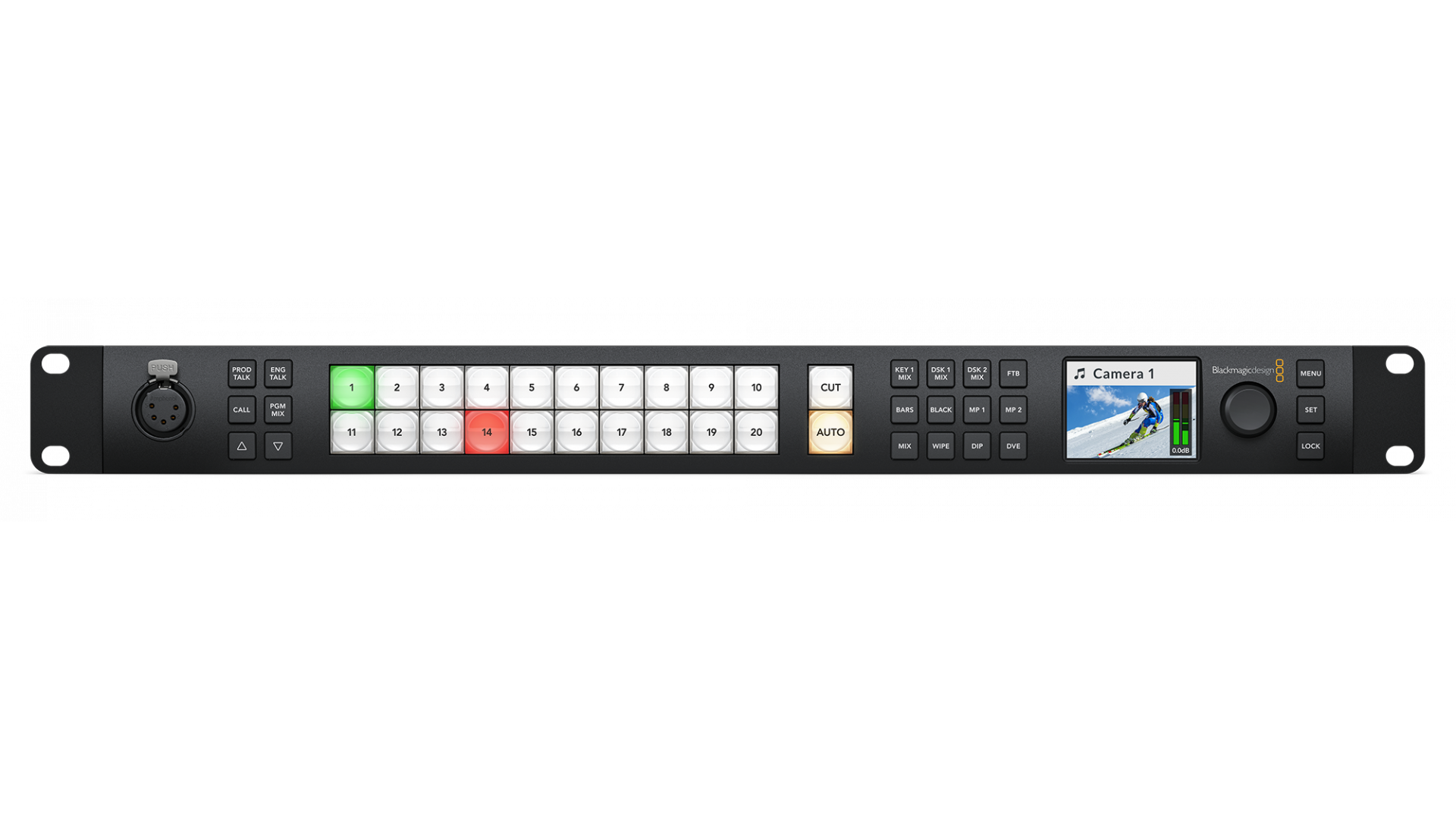

Преден панел: интегриран 2,2-инчов LCD монитор за видео, 22 LED бутона за настройка и аварийно смесване, 8  бутона за източник, 4 бутона за преходи,6 бутона за избор и смесване на интерком, 1 ротационне за меню, 1 бутон за настройка, 1 бутон за заключване на предния панел
